国产透射式电镜，也曾有过一段辉煌的历史。早在1963年，我国就开始了高压100kV电子枪稳定因素探讨的实验。1979年，中国自主研制透射式电镜达到当时的国际先进水平，还专门为国产的电子显微镜发行过纪念邮票。

然而后来，研发却由于种种原因一度中断。如今，国内已没有任何一家企业生产透射式电镜，想要拍蛋白质3D高清照片，就只能从国外进口设备。

6月6日，《科技日报》“亟待攻克的核心技术”专栏再度刊文，分析了中国为何在这一领域再也“没使上劲”。是什么卡了我们的脖子？

全文如下：

5月29日，清华大学生命科学院博士生张森森的蛋白样品9时准时在液氮环境下进入冷冻电镜。几天后，埃（10-10）级精度的蛋白质“高清3D彩照”将出炉。研究人员可以“直视”单个蛋白质的分子结构，并解出生命运转机理。

这期间，冷冻电镜中的电子枪将持续发射电子，每次看一个小单元。为了解释这个“小单元”，张森森为记者示意了一个“镊子尖”大小的小金片，“金片上约有200个左右的均匀小孔，每个小孔中再分150个小孔，电子束一次只‘看’其中一个小孔。”金片类似蛋白质的“载玻片”，与光学显微镜不同的是，载玻片透光，小金片要透电子，容许电子束透过样品时受到散射。散射信号被捕捉记录下来，计算后可呈现分子结构。

透射式电镜的生产能力是冷冻电镜制造能力的基础之一。“国内没有一家企业生产透射式电镜。”赛默飞公司技术支持陈宝庆说得不假思索，他毕业于北京大学地球物理专业，对行业非常了解，他介绍，“之前还有几个企业制造，比如原江南光学仪器厂现在就不造了。”

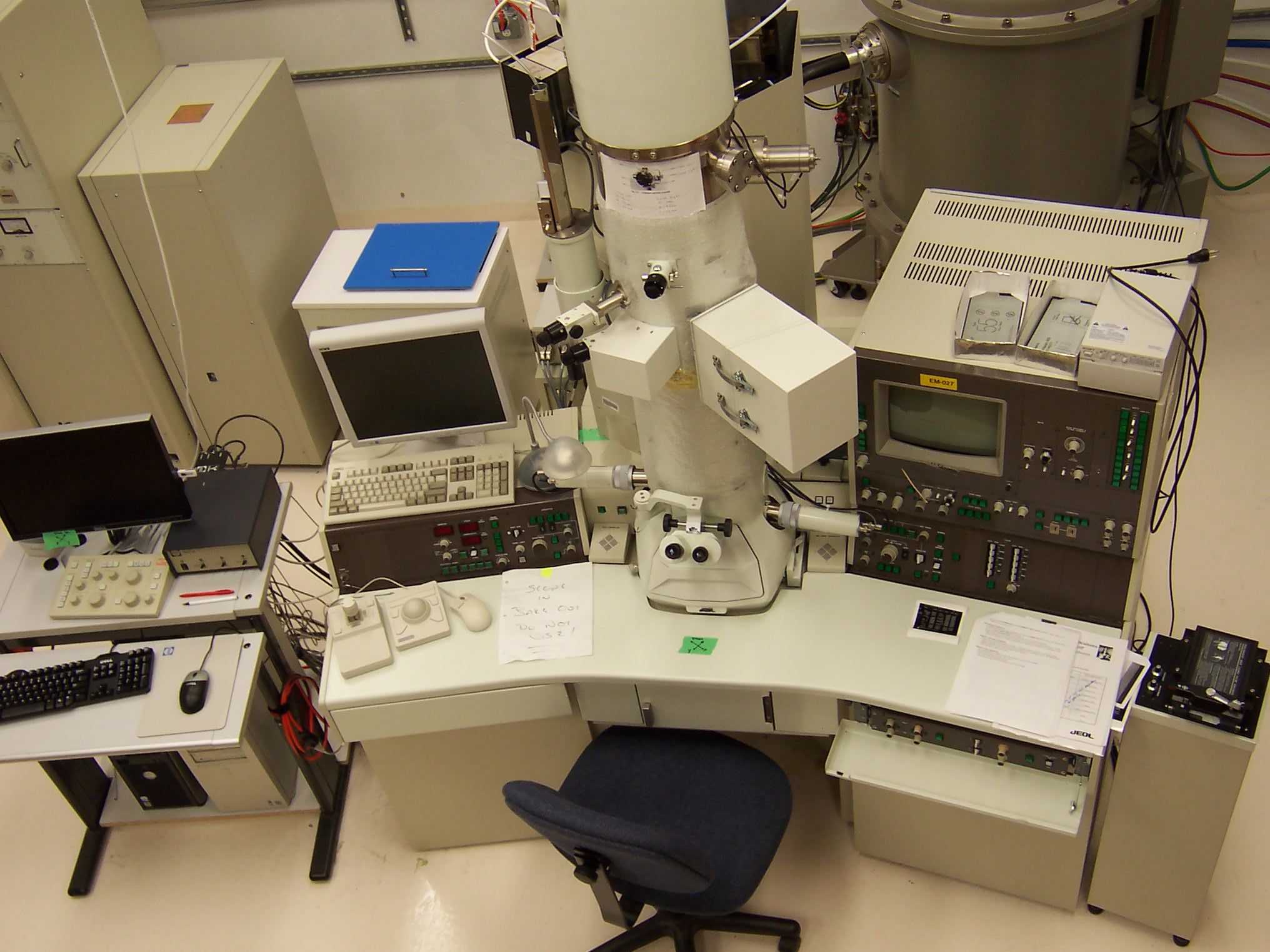

透射电镜  图源：美国俄克拉荷马大学官网 下同

能做到单电子束控制的灯丝，只有进口

“理论上说，只要施加足够强的电场，电子就会从材料中‘游’出来。”陈宝庆说。但“游”的状态与可以使用的电子状态相距甚远。

什么样的电子才能为蛋白质拍摄高清3D彩照呢？东南大学材料科学与工程学院万克树教授描述了理想的状态：速度完全一样的电子，从“源头”的一个点上、非常多地发射出来。

“这些要求是相互矛盾的。”万克树解释，电子从材料表面溢出，要发射电子多，面积就要大，但是面积大了就难以满足一致性要求。

如果把电子枪想象成一把枪，它必须以“狙击”的精度完成机枪的扫射，“子弹”的角度、速度完全一致。

“电子的能量要做到高度一致，虽还达不到激光的程度，但也必须是很窄的分布。”陈宝庆解释，电子“子弹”一致性是提高图像分辨率的前提。

为此，电子枪的核心构造其实是一根极细的“陀螺针”，形似陀螺，尖端却比针还细。电子从尖端出发，在真空的环境下，前去与大分子“相撞”，进而反映出分子构象。

“之前的技术路线是通过加热让电子枪发射电子，发射源（俗称“灯丝”）用钨丝或六硼化镧，需要2500℃左右，高温促使电子发射，但也使电子异常活跃、难以控制，因此热发射电子枪的电镜精度低。”万克树说。

“场发射是通过高压电场，把电子从‘灯丝’里拉出来，室温下可完成。”万克树说，“所用灯丝国内没有生产，全部依赖进口，每根上万美元左右。”

他提到的常温场发射枪（肖特基电子枪）是将氧化锆沉积在单晶钨的晶体的特定面上。FEI公司后来在电子枪生产上又有了新的突破，将热和场结合起来，稳定性进一步提升。在清华大学冷冻电镜实验室的仪器介绍中可以看到，一台2013年购买、2015年到货的最新型号电镜在电子枪一栏标明“X-FEG”，有中文翻译为超稳定高亮度电子枪。“所用灯丝在材质上与之前的一致，工艺不同能够使亮度更强。”陈宝庆介绍。

上了邮票的科研成就，被中断

场发射的另一个关键部分是牵拉出电子的外加电场，电场电压高达300千伏。“在这样的高压下保持电压稳定，才能‘拉’出稳定一致的电子，专业上称为‘单色性好’。”万克树说。

据题为《中国透射式电子显微镜发展的历程》的文章记载，1963年，我国就开始了高压100kV电子枪稳定因素探讨的实验，1965年完成样机，中国自主研制透射式电镜于1979年达到当时的国际先进水平，还专门为国产的电子显微镜发行过纪念邮票。

该领域的研发却由于种种原因一度中断。“直到几年前，中国也试图重启这方面的公司，也曾立项想要完成场发射透射电镜的自主研发。”陈宝庆回忆，曾经有相关的科研人员，辗转找到他询问，为什么FEI公司没有相关专利。

“他们想到的捷径之一是把生产厂商的专利拿来参考，但是其中很多生产工艺是秘方级别的，根本不会外传。”陈宝庆说。

从“看人影”到“辨雀斑”，中国研发没使上劲

 “如今，中国只有一家企业生产扫描电镜，透射电镜完全不生产了。”陈宝庆说，德国蔡司公司也停止了透射电镜的生产，目前世界上生产透射电镜的厂商只有3家，分别是日本电子、日立、FEI（2016年被赛默飞公司以42亿美元收购。）

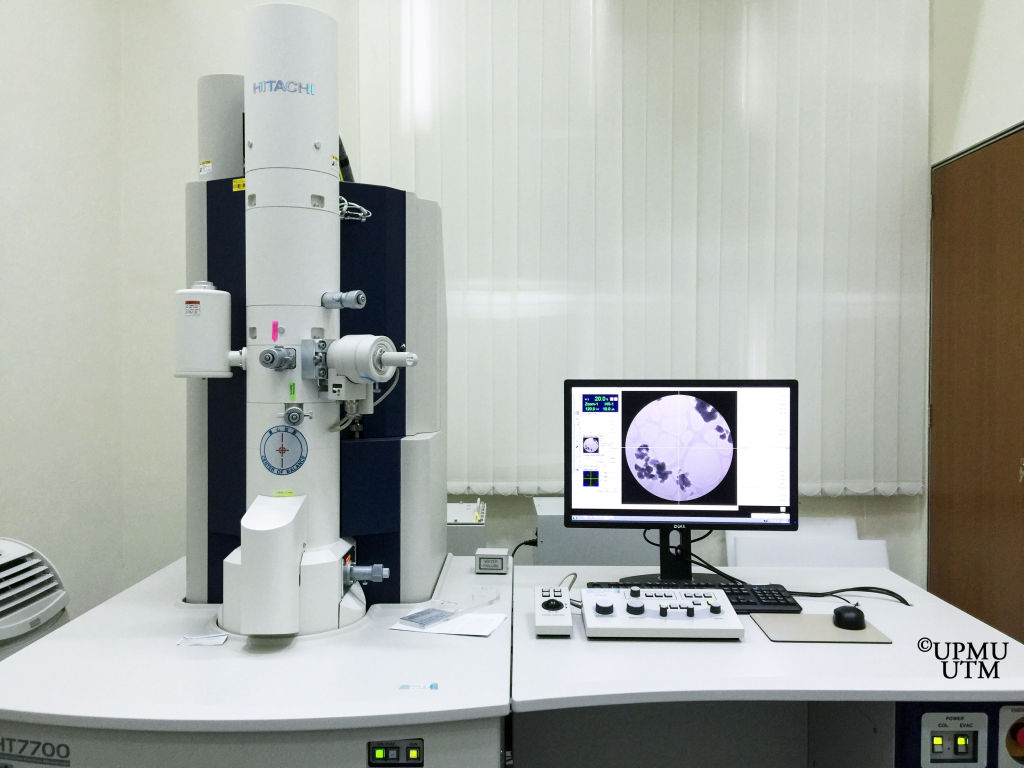

日立生产的透射电镜  图源：多伦多大学密西沙校区官网

没有市场是设备巨头纷纷放弃透射电镜的原因。“透射电镜之前的清晰度，使得冷冻电镜在科学研发上基本没有实际作用。”陈宝庆说。可以理解为，以前只能看清楚个人影，现在却能辨认清楚脸上的雀斑。

除了电子枪的原理变化，冷冻电镜上其他的技术精进，例如三维重建算法的实现、样品制作机器人的研发成功等，使得冷冻电镜的分辨率大规模提升，成为生命科学研究的利器。

在冷冻电镜从“看人影”到“辨雀斑”的发展历程中，中国没有使上劲。在冷冻电镜实验室中，从耗材到配件都必须进口。“加样台10万元一个、小金片50元一个、外托150元一个……”张森森说，所有匹配冷冻电镜使用的工具都需要原装，根本不存在“山寨版”。零件坏了找不到人修理，只能等待零件邮寄到货后进行更换。对于中国的冷冻电镜使用者们来说，这样的体验可能还要持续不短的时间。

记者：张佳星
